개요. 동력제어반공사(NCS 1901070121_22v4)는 건축물 내 기계설비용 전동기의 운전·제어를 위해 MCC반을 설치하고, 전동기 기동을 위한 전원공급을 설계도서에 따라 시공하는 능력단위입니다. ‘동력제어반 시공하기’와 ‘기동장치 시공하기’ 두 능력단위요소로 구성되며, 엘리베이터·냉난방펌프·소방펌프 등 건물의 핵심 동력설비를 실제로 움직이게 하는 마지막 관문입니다.
사전 검토 사항
- 설계도서(설계도면, 설계계산서, 공사시방서, 자재구매 및 제작시방서, 공사비 내역서) 지참
- 보호구 착용: 절연장갑, 안전모, 안전조끼, 보호안경, 방진마스크
- 장비 준비: 접지저항계, 절연저항계, 조도계, 디지털계측기, 열화상카메라, 클램프미터, 상순지시계
- 전동기 부하특성·용도·설치장소를 기계설비설계도와 연계해 전기설계 도서를 검토
- 설계도서가 전기설비기술기준, KEC, 건축전기설비 표준시방서에 적법한지 사전 확인
- 소방 동력설비는 국가화재안전기준 적법성과 소화설비 연동 여부를 함께 검토
✅ 현장 체크리스트
1. 설치 위치 검토
- 전동기 전원 연결지점을 정확히 확인하여 배관·배선공사와 위치가 맞는지 확인
- 외부 환경(습기, 분진, 진동)에 손상되지 않고 운전·유지보수가 용이한 장소인지 확인
- 타 설비와의 간섭이 없고 자재 반입이 용이한지 공정을 확인
2. 운전·감시·제어방식 검토
- 동력설비의 운전, 감시, 제어방식을 도면과 대조해 적용
- 전원공급설비 및 보호기기가 동력설비 안전 운전을 뒷받침하는지 검토
3. 기동방식·기동기 선정
- 전동기 기동전류를 고려해 직입기동, Y-△ 기동, 리액터 기동, 콘돌파 기동, 소프트 스타터 기동, 인버터 기동 중 적합한 방식을 선정
- 기동기가 전동기 특성과 부하운전 목적에 적합한지 확인
- 기동기는 외부영향을 받지 않고 유지보수가 용이하도록 설계도·제작사양대로 시공
4. 보호기기·차단기 검토
- 전동기 보호를 위한 차단기 용량 및 보호기기 선정을 검토 후 시공
- 보호계전기 정정값이 전동기 용량·기동방식과 맞는지 확인
[현장 기준 확인 필요] - 접촉에 의한 사고 방지를 위해 보호도체(접지)를 기동장치에 접속
5. 시운전 전 확인
- 시운전 전 시설상태 검사와 기기 동작상황 점검
- 공사용 기자재 품질보증 증빙과 시험결과·계측 내용 확인
- 절연저항·접지저항 측정값이 판정 기준을 만족하는지 확인
[현장 기준 확인 필요]
근거 기준
- 전기설비기술기준
- 한국전기설비규정(KEC)
- 전기설비 설계기준, 건축전기설비공사 표준시방서(동력설비공사)
- 국가화재안전기준
- NCS 능력단위 ‘동력제어반공사’ (분류번호 1901070121_22v4)
⚠️ 자주 실수하는 부분
- 기동방식을 전동기 용량 기준만 보고 정하는 경우가 있는데, 실제로는 부하 특성(펌프처럼 부드럽게 출발해야 하는지, 순간적으로 큰 힘이 필요한지)까지 함께 봐야 재시공을 피할 수 있습니다.
- 보호계전기 정정값을 제작사 기본값 그대로 두고 넘어가는 경우가 있습니다. 전동기 정격전류와 기동방식에 맞춰 반드시 현장에서 재조정해야 합니다.
- 기계설비 담당과 전기 담당이 따로 작업하면서, 전동기 부하특성이 전기설계도서와 어긋난 채로 시공되는 경우가 있어 초기 도면 검토 단계에서 양쪽을 함께 확인하는 습관이 중요합니다.
정리

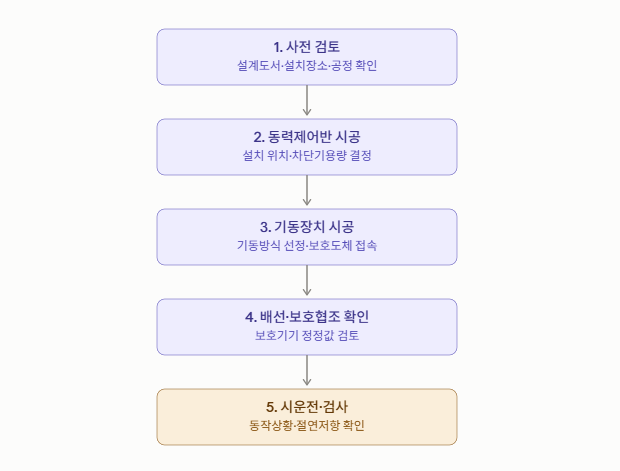

동력제어반공사는 설치 위치 검토 → 운전·감시·제어방식 확인 → 기동방식 선정 → 보호기기·차단기 검토 → 시운전 검사 순으로 진행되며, “전동기 용량과 기동방식, 보호기기 정정값을 맞추는 것”이 핵심입니다. 기초 개념부터 알고 싶다면 → [쉬운 버전: 동력제어반공사 모르고 시작하면 생기는 문제 3가지]를 참고하세요.
이 글은 NCS ‘동력제어반공사'(분류번호 1901070121_22v4)를 재구성한 것입니다. 조문은 그대로 인용하지 않았으며, 실제 판정 수치는 반드시 최신 법규와 현장 기준으로 재확인해야 합니다. 시공은 관련 자격을 갖춘 전문가의 판단에 따라야 합니다.
